Detalhamento executivo para instalação de vidros polarizados inteligentes

A integração de tecnologias de automação em ambientes residenciais e corporativos exige um rigoroso planejamento estrutural. Quando se trata de superfícies envidraçadas que mudam de opacidade sob comando do usuário, o detalhamento das esquadrias passa a envolver disciplinas variadas, como elétrica e marcenaria. Ocultar a fiação e os pequenos transformadores exige um desenho técnico preciso antes mesmo do início da execução da obra.

Diretrizes para o vidro polarizado projeto executivo

Esses painéis inteligentes funcionam com uma película interna baseada em cristal líquido, material que altera a organização de suas moléculas quando submetido a uma tensão elétrica. Sem energia, a superfície fica totalmente leitosa e impede a visão através do ambiente; com a passagem da corrente, torna-se transparente. Para que essa transição ocorra sem fios expostos pelo cômodo, o caixilho precisa atuar como um eletroduto disfarçado.

A espessura dos cabos de alimentação costuma ser relativamente pequena, mas as conexões elétricas exigem certa folga para evitar o esmagamento dos contatos durante a instalação das pesadas chapas. O desenho da caixilharia deve prever canais internos largos o suficiente para a passagem dos condutores até o ponto de ligação, localizado geralmente na borda superior ou lateral da peça.

Roteamento elétrico pelos perfis de alumínio

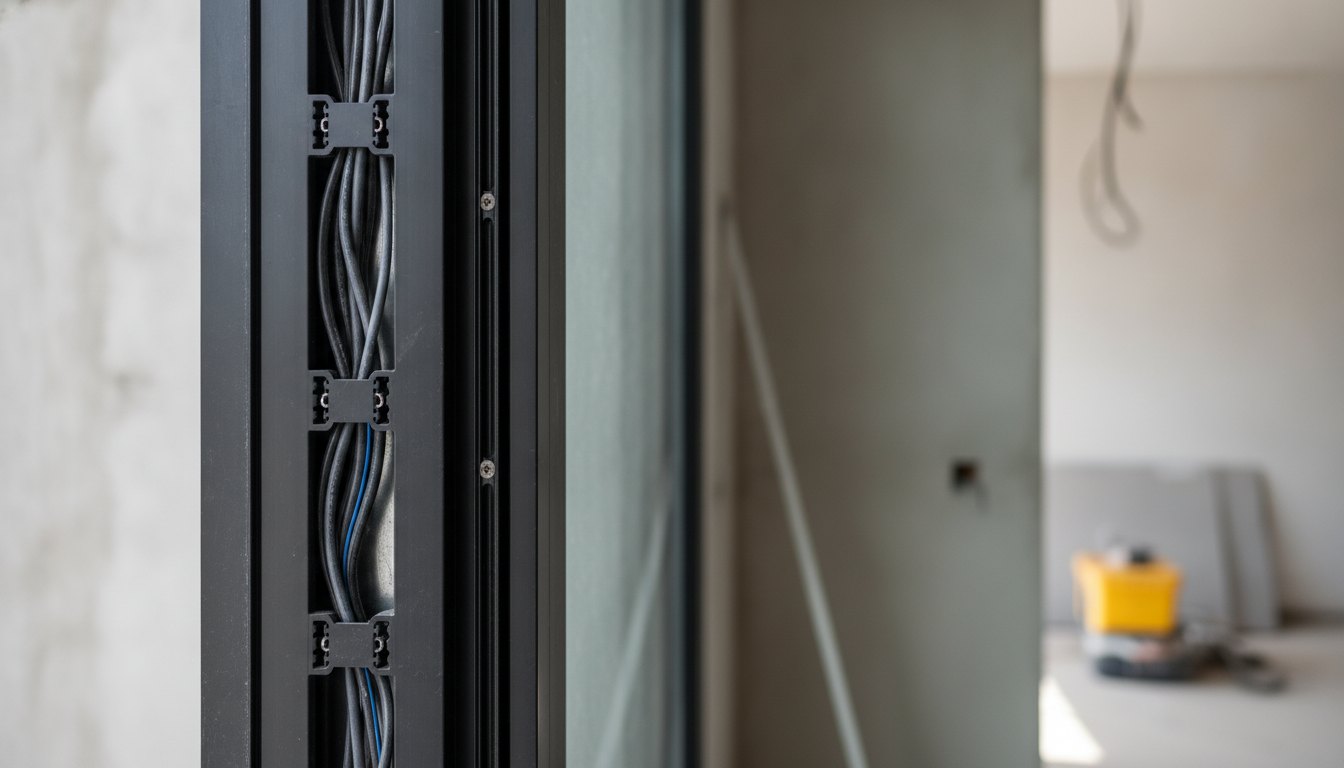

O trajeto da energia começa no quadro de distribuição, segue pela alvenaria ou forro de gesso e desce de forma invisível até encontrar a estrutura metálica da janela ou da divisória. Furos estratégicos nos perfis de alumínio permitem que os cabos entrem no caixilho sem ficarem visíveis para os usuários. O uso de passa-fios emborrachados nesses orifícios evita que as arestas metálicas cortem a capa protetora dos fios.

Muitas vezes, a equipe de execução da obra recorre a tubulações flexíveis de diâmetro reduzido dentro do próprio perfil, garantindo um caminho livre de obstruções. Como relatado frequentemente na cobertura de arquitetura e urbanismo, o alinhamento prévio entre serralheiros e eletricistas evita retrabalhos custosos e garante que a vedação do ambiente não seja comprometida pelas aberturas técnicas.

Acomodação de fontes no vidro polarizado projeto

A maioria das películas de opacidade variável não opera diretamente na tensão da rede elétrica convencional das edificações, exigindo o uso de pequenos transformadores. O posicionamento desses equipamentos demanda atenção dos projetistas, pois eles não podem ficar dentro dos perfis esbeltos das esquadrias modernas devido ao seu volume físico e à necessidade constante de dissipação de calor.

A solução técnica habitual envolve alocar as fontes de alimentação acima do forro de gesso, em caixas de inspeção embutidas na marcenaria ou em quadros de automação próximos. A distância máxima entre o transformador e a respectiva folha de vidro deve respeitar o limite imposto pelo fabricante do sistema, evitando quedas de tensão no trajeto que resultem em funcionamento intermitente.

Manutenção e acesso aos componentes ocultos

Qualquer instalação elétrica que permaneça oculta na estrutura requer pontos de acesso fáceis para eventuais reparos, substituição de peças desgastadas ou vistorias de segurança periódicas. Painéis removíveis no teto ou tampos falsos em armários adjacentes oferecem um caminho direto para os transformadores e controladores lógicos, sem a necessidade de quebrar paredes ou desmontar a estrutura principal.

As emendas da fiação localizadas perto das bordas das chapas envidraçadas também pedem perfis específicos com tampas de encaixe rápido ou baguetes fixadas por parafusos discretos. Dessa forma, caso o painel sofra algum dano físico e precise ser trocado no futuro, a equipe técnica consegue acessar e desconectar os cabos rapidamente, preservando a infraestrutura ao redor.

Um detalhamento minucioso na prancha de desenho prolonga a vida útil de todo o sistema automatizado e assegura a funcionalidade contínua da instalação. Quando as disciplinas conversam adequadamente na etapa de planejamento estrutural, a entrega final apresenta um acabamento limpo, em que a tecnologia atua de maneira silenciosa e visualmente imperceptível.
