Infraestrutura de automação: o planejamento de cabos e sensores na planta

Integrar sistemas tecnológicos em um projeto arquitetônico exige um planejamento prévio detalhado. A decisão de incorporar o controle de iluminação, a climatização inteligente e os circuitos de segurança deve acontecer ainda na fase de desenho da planta, muito antes do início da execução da obra no canteiro.

Quando a passagem de fios e a instalação de equipamentos complexos são deixadas para as etapas finais de acabamento, o risco de improvisos aumenta drasticamente. A falta de espaço adequado gera a necessidade de quebrar paredes recém-construídas ou resulta em conduítes superlotados, o que compromete a segurança térmica da instalação.

O desenho da infraestrutura de automação

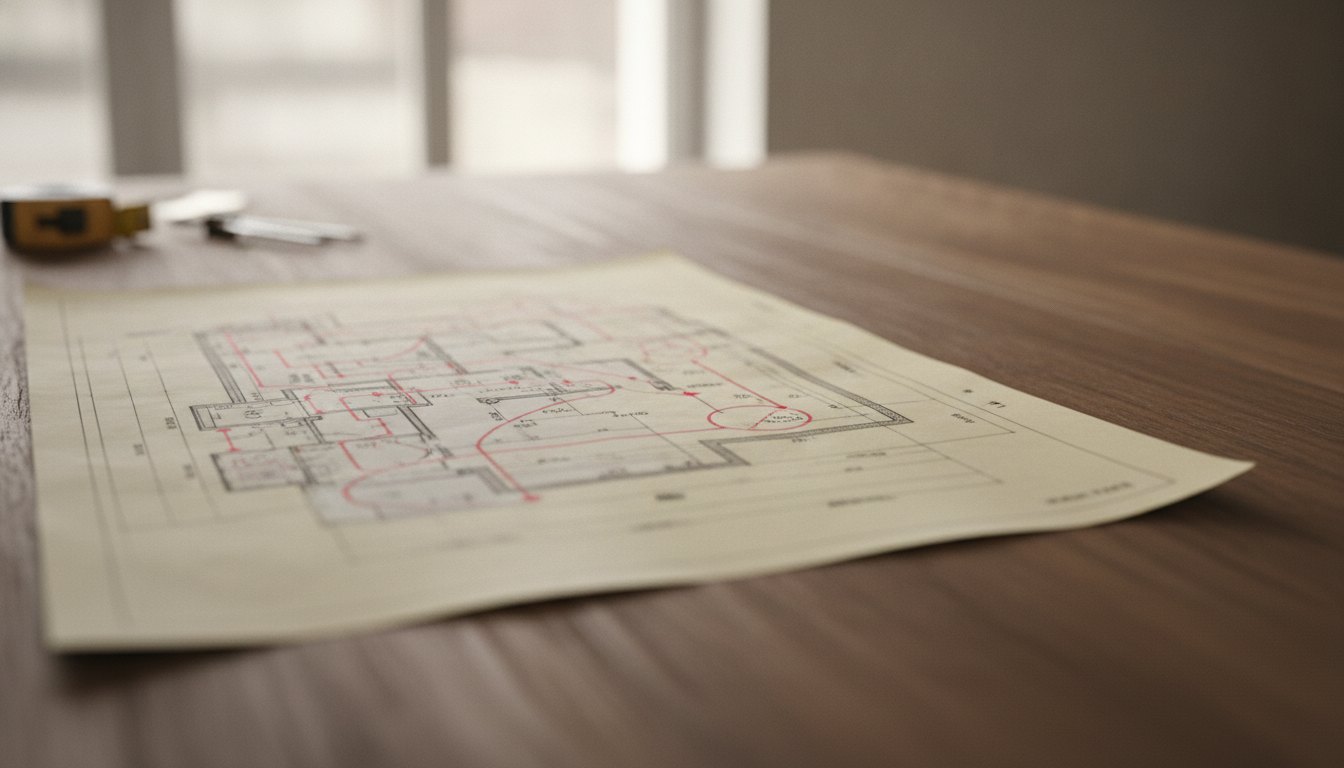

O primeiro passo para evitar problemas físicos na obra é mapear todas as rotas de cabeamento com precisão. Os conduítes destinados à rede de dados e à energia elétrica precisam seguir caminhos independentes para evitar a interferência eletromagnética, um fenômeno físico que prejudica a transmissão de pacotes de dados entre os dispositivos.

Durante a elaboração do desenho técnico, os projetistas calculam o diâmetro das tubulações sempre com uma margem de folga considerável. Essa prática garante que os sistemas de automação residencial possam receber novos cabos no futuro, sem a necessidade de intervenções físicas severas na estrutura do imóvel.

O uso de eletrocalhas, que são bandejas metálicas suspensas para apoiar e direcionar cabos, também entra no desenho inicial. Em projetos com forro de gesso rebaixado, esses suportes organizam o fluxo de fios de forma invisível, deixando a rota livre de obstáculos estruturais e facilitando o manuseio.

Posicionamento de quadros e centrais de dados

O coração de qualquer sistema inteligente reside nos quadros de comando e nas centrais de processamento local. Esses equipamentos exigem nichos específicos de alvenaria ou drywall, que costumam ser significativamente maiores do que os tradicionais quadros de distribuição elétrica encontrados nas residências comuns.

A escolha do local exato para esses painéis deve considerar a facilidade de manutenção técnica e a ventilação natural ou forçada do espaço. Componentes eletrônicos geram calor durante o funcionamento contínuo, e o confinamento em áreas sem circulação de ar reduz a vida útil dos módulos de controle.

Publicações focadas nas tendências da construção civil apontam que a criação de pequenas salas técnicas ou armários com exaustão resolve a questão térmica. Esses espaços arquitetônicos concentram os servidores, os roteadores de internet e as fontes de alimentação em um único ambiente de acesso restrito.

Previsão de sensores na infraestrutura de automação

Além dos painéis centrais, a rede inteligente depende de dispositivos periféricos espalhados estrategicamente pelos ambientes. Sensores de presença, medidores de temperatura e detectores de fumaça precisam de caixas de passagem, que são pequenos compartimentos embutidos nas paredes ou no teto para abrigar e proteger as conexões elétricas delicadas.

A localização milimétrica dessas caixas de passagem dita a eficiência e a precisão do sistema inteiro. Um sensor de luminosidade, por exemplo, não pode ficar ofuscado por vigas estruturais ou móveis altos, exigindo que o arquiteto alinhe a posição do equipamento com o projeto de interiores e de marcenaria.

Outro ponto de atenção envolve a altura de instalação dos módulos de parede, como os teclados inteligentes e os termostatos. O desenho da planta deve prever a altura ergonômica correta para o usuário final, padronizando a interface de controle em todos os cômodos do edifício.

A importância da compatibilização de projetos

O sucesso da instalação tecnológica depende da sobreposição da planta de dados com os projetos elétrico, hidráulico, luminotécnico e estrutural. Esse cruzamento minucioso de informações revela conflitos físicos antes da obra, como um tubo de água passando exatamente onde haveria um nicho para abrigar painéis de dados.

A correção de trajetos de cabos no papel ou no software de modelagem custa apenas o tempo do projetista, enquanto a mesma alteração no canteiro de obras consome materiais extras e atrasa o cronograma. Um desenho técnico bem resolvido documenta toda a rede de tubulações, entregando um guia claro para os instaladores.

O registro detalhado de todas as rotas e pontos de conexão também facilita manutenções e atualizações futuras. Com as plantas técnicas finais em mãos, o proprietário ou a equipe de manutenção identifica rapidamente a origem de cada cabo, garantindo que o espaço construído permaneça funcional e atualizado ao longo dos anos.
