Infraestrutura para plataformas de acessibilidade: adequação do fosso e rede elétrica

A instalação de plataformas de mobilidade em casas de múltiplos pavimentos exige um planejamento rigoroso da infraestrutura muito antes da execução da obra. A previsão de espaços adequados ainda na planta evita reformas estruturais complexas no futuro e garante o funcionamento seguro dos equipamentos. O dimensionamento correto da área de circulação vertical abrange desde a construção da alvenaria até a configuração da rede elétrica dedicada.

O que avaliar em um elevador residencial projeto

A escolha prévia do modelo de plataforma determina diretamente as exigências de espaço físico e de fornecimento de energia na edificação. Equipamentos de acionamento hidráulico, por exemplo, demandam um tipo de estrutura de suporte diferente dos modelos tradicionais de tração elétrica. O arquiteto precisa definir a tecnologia exata na fase inicial do desenho para evitar incompatibilidades durante a montagem mecânica.

Outro ponto de atenção é a integração harmônica do equipamento à circulação da residência, garantindo rotas fluidas e totalmente livres de obstáculos. A aplicação rigorosa de conceitos de acessibilidade arquitetônica orienta as dimensões do vão das portas e o espaço necessário para a manobra segura de cadeiras de rodas em todos os pavimentos de embarque e desembarque do nível.

Adequação do fosso e dimensões da caixa

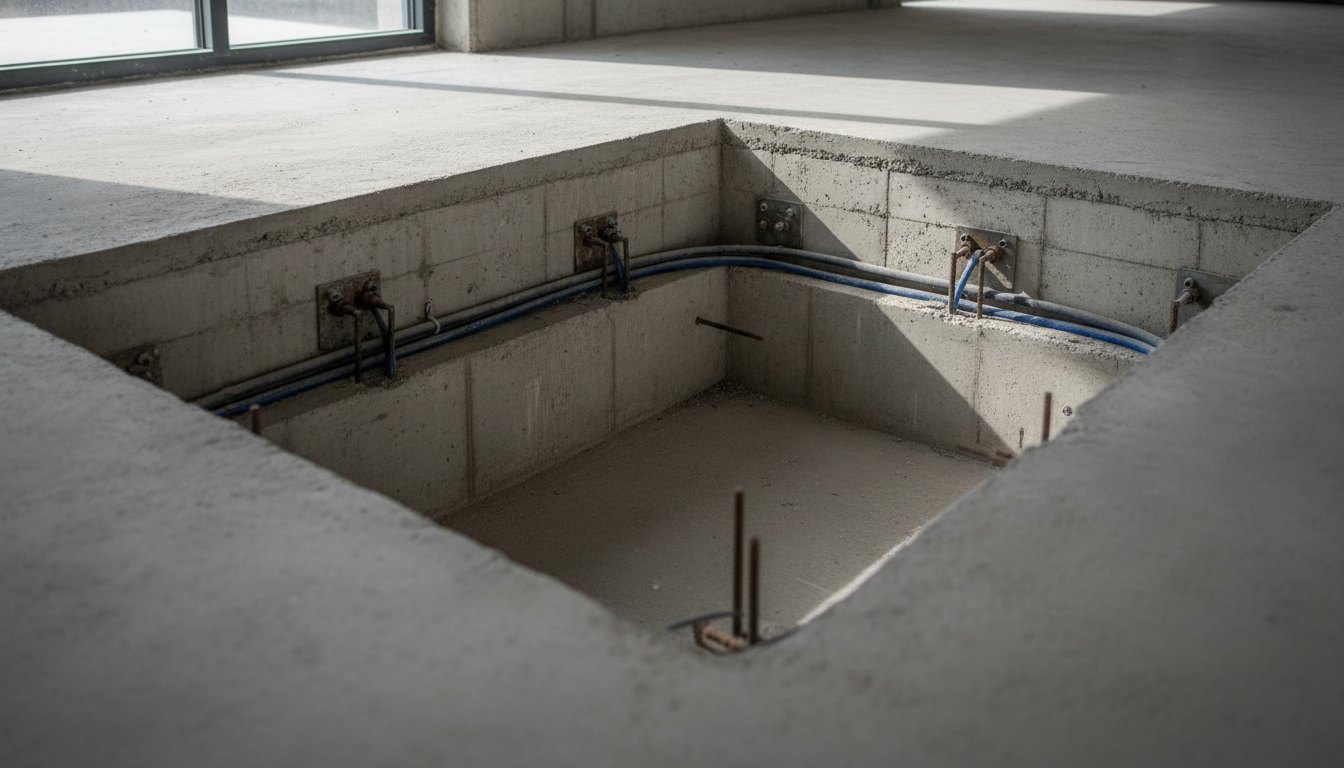

O fosso é o rebaixo executado no piso do nível mais baixo da casa, necessário para acomodar a estrutura da base da cabine quando ela atinge o andar térreo. A profundidade desse recuo varia conforme a tecnologia escolhida, mas geralmente exige entre trinta e cinquenta centímetros livres de interferências. Esse recesso no solo precisa receber uma impermeabilização pesada para impedir problemas com infiltrações no maquinário.

Já a caixa de corrida, que consiste no túnel vertical por onde o equipamento transita entre os andares, deve apresentar um prumo milimetricamente alinhado e paredes maciças. A construção desse perímetro fechado e estruturado segue as diretrizes das normas técnicas vigentes sobre segurança e estabilidade em edificações civis. A alvenaria suporta a fixação dos trilhos guia e, dependendo do sistema, a carga total da própria cabine e dos passageiros.

Requisitos elétricos no elevador residencial projeto

A alimentação de energia para as plataformas de mobilidade exige a criação de um circuito elétrico independente, puxado direto do quadro de distribuição principal da casa. Essa separação criteriosa impede que flutuações de tensão, frequentemente causadas pelo acionamento de outros eletrodomésticos, interfiram na placa eletrônica de controle do equipamento. A rede também precisa contar com disjuntores termomagnéticos dimensionados e dispositivos de proteção contra surtos elétricos.

O cálculo correto dos cabos alimentadores depende da potência nominal do motor, que na maioria das vezes opera em tensão de duzentos e vinte volts, seja em configuração monofásica ou trifásica. O projetista elétrico estabelece a bitola da fiação considerando a distância percorrida entre o quadro principal e o ponto de ligação final, evitando assim perigosas quedas de tensão ao longo de todo o trajeto de cabeamento.

Posicionamento da casa de máquinas e comandos

Alguns modelos de plataformas elevatórias requerem a construção de uma casa de máquinas, um pequeno cômodo fechado destinado a abrigar o conjunto do motor e o quadro de comando principal. Esse espaço técnico costuma ficar posicionado no último pavimento da residência ou em uma área adjacente ao nível inferior, dependendo do sistema mecânico adotado. A sala exige ventilação constante e iluminação adequada para dissipar o calor gerado durante a operação contínua.

Tecnologias contemporâneas de movimentação vertical muitas vezes dispensam a casa de máquinas externa, embutindo os componentes de tração e os módulos de controle dentro da própria extensão da caixa de corrida. Essa solução de engenharia otimiza a área útil da residência, mas exige que o quadro de comando fique perfeitamente acessível em um painel instalado na parede externa do último andar para facilitar eventuais rotinas de manutenção preditiva.
